由壬密封墊規(guī)劃選型不合理原因 - 衡水凱源石油機械有限公司

文章出處：凱源人氣：發(fā)表時間：2021-08-17

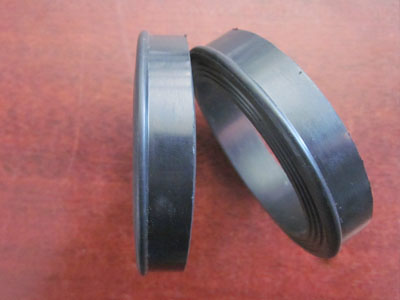

(1)密封按被密封的兩結(jié)合面之間是否有相對運動，分為靜密封與動密封兩大類。動密封又按相對運動方向的不同而分為旋轉(zhuǎn)式動密封和移動式動密封。其他，工作介質(zhì)的品種、壓力、溫度以及被密封的兩對偶墊之間的相對運動速度，對由壬密封墊的材料、結(jié)構(gòu)都有不同的要求。例如靜密封多用O形密封圈、各種墊片、密封膠等;旋轉(zhuǎn)式動密封除O形密封圈外，油封運用也較廣泛;往復(fù)運動則一般少用O形密封圈，尤其是高速時一般不運用，而廣泛選用唇形密封圈如V形、Y形、Yx形、J形等。

(2)用作由壬密封墊的材料丁腈橡膠、聚氨脂，只能在100℃以下的油溫中運用;而聚丙膠脂、硅橡膠與四氟乙烯運用溫度為-50～225℃;耐油橡膠和夾織物耐油橡膠可在120℃長時間運用。旋轉(zhuǎn)軸唇形密封圈高耐壓力在0.4～0.7MPa、往復(fù)唇形耐壓根據(jù)材料和形狀的不同在30—80MPa之間;氟橡膠，幾乎悉數(shù)潤滑油、燃料油、汽油都適用，而硅橡膠不適用于低苯膠點的礦物油和含極壓添加劑的油;丁腈橡膠耐油性也好，但不適用于磷酸脂系液壓油及含極壓添加劑的齒輪油;旋轉(zhuǎn)唇形密封圈與主軸觸面的線速度一般為6～12m/s，往復(fù)唇形橡膠或夾布橡膠為0.5～1.5m/s。其他，橡膠的硬度應(yīng)隨壓力的凹凸與空位的大小而改動，壓力高、空位大時硬度稍大，反之則趨小。

(3)由壬密封墊本身的結(jié)構(gòu)、規(guī)范、公役規(guī)劃不合理，不符合有關(guān)規(guī)范的要求。

(4)由壬密封墊安裝溝槽的結(jié)構(gòu)規(guī)范及公役規(guī)劃不當或加工未抵達規(guī)劃要求。

(5)與由壬密封墊相配的軸外表粗糙度過高會加快由壬密封墊磨損;過低則由壬密封墊的唇口與軸的接觸外表之間潤滑膜難以構(gòu)成，一般粗糙度在Ra0.32～0.16之間為宜。

(6)安裝油封的軸承蓋其內(nèi)孔與止口，不光規(guī)范精度要抵達要求，而且同軸度公役也不能過大，假定油封與主軸同軸度過錯太大，油封與主軸外表會產(chǎn)生部分磨損而導(dǎo)致走漏。
